柴油发电机组自动化控制屏现状以及功能分析

文章出处:未知责任编辑:jdhf作者:admin人气: 发表时间:2016-03-23 20:04 字体大小:【
 1、柴油发电机组自动化控制现状
  回顾国内柴油发电机组自动化的发展,大致可以分为4个阶段:
  a、早期是时间继电器和中间继电器为主件的控制系统,这种系统的弱点比较明显大致是功能简单、结构复杂、维护调试困难、最重要是可靠性差。
  b、用逻辑判断电路和延时电路实现的控制系统,这种系统相对于前一种有了很大的进步,这个系统的弱点就是工艺落后、质量无法保证。
  c、随着国家的改革开放,国外的先进的人机PLC可编程器进入到自动化控制领域,当时也是最主要的控制系统,但是由于用量和时间的验证,缺陷还是暴露出来了,如:需要外围电路,配置转速、电压等判断电路及供电系统、扩展继电器等器件。虽然PLC可靠性高,价格昂贵,毕竟不是专门针对发电机组行业设计的。
  d、控制系统模块化的出现,解决了困扰发电机组控制领域好长时间的难题,这就是专门为发电机组自动化系统量身打造的集成模块,使得自动化控制系统简单化集成化发展,同时灵活性也提高了。

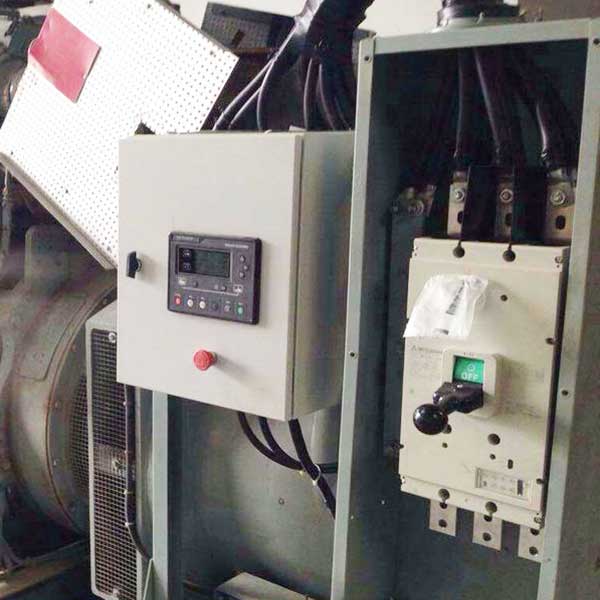

HGM6110U众智自启动控制屏
  2、国内外发电机组自动化模块的对比
  目前在国内市场上,既有国外也有国内的各品牌的模块,国外模块凭借优异的性能和品牌的效应占据了国内的半壁江山,但是近几年国内品牌也如雨后春笋般快速成长,凭借高性价比迅速的占据了国内的市场。

柴油发电机组自动化控制屏众智控制器
    3、模块的主要功能
  下面就国内知名品牌众智smartgenHGM6110U模块的功能进行介绍:
  a、概述
  HGM6100U系列电站自动化控制器集成了数字化、智能化、网络化技术,用于单台发电机组自动化及监控系统,实现发电机组的自动开机/停机、数据测量、报警保护及“三遥”功能。控制器采用大屏幕液晶(LCD)显示,中文、英文、西班牙文和俄文可选界面操作,操作简单,运行可靠。

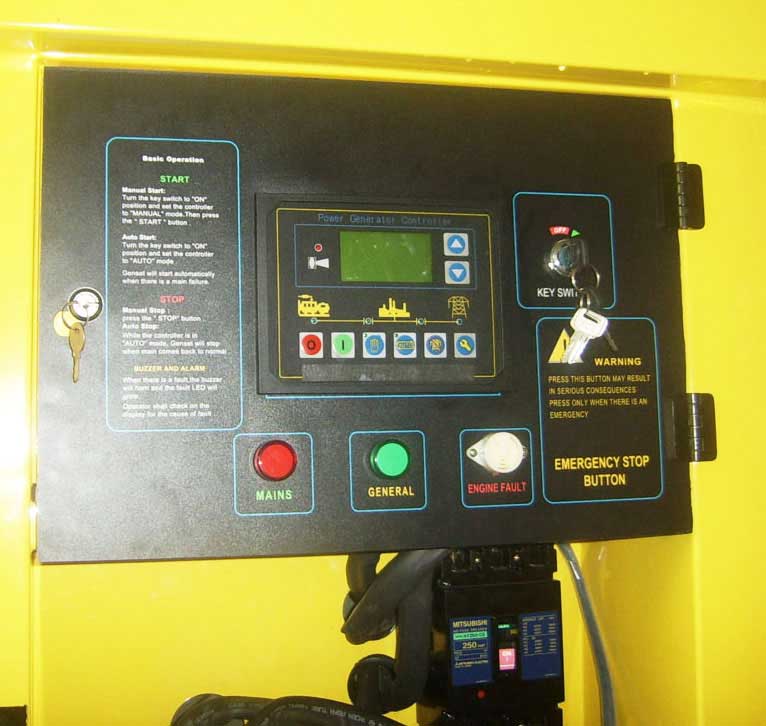

HGM7210CAN众智柴油发电机组控制柜
  b、特点
  i、液晶显示LCD为132x64,带背光,四种语言(简体中文、英文、西班牙文和俄文)显示,轻触按钮操作。
  ii、屏幕保护采用硬屏亚克力材料,耐磨及耐划伤性能好,采用硅胶面板及按键,适应环境高低温能力强。
  iii、具有RS485通讯接口,利用MODBUS协议可以实现“三遥”功能。
  iv、适合于三相四线、三相三线、单相二线、二相三线(120V/240V)电源50Hz/60Hz系统。
  v、采集并显示市电/发电三相电压、三相电流、频率、功率参数,市电具有过压、欠压、缺相功能,发电具有过压、欠压、过频、欠频、过流功能。
  vi、精密采集发动机的各种参量,多种温度、压力、油位传感器可直接使用,并可自定义参数,多种起动成功条件(转速传感器、油压、发电)可选择。
  vii、控制保护功能:实现柴油发电机组自动开机/停机、合分闸(ATS切换)及完善的故障显示保护等功能。
  viii、具有得电停机、怠速控制、预热控制、升降速控制功能,且均为继电器输出。
  xi、参数设置功能:允许用户对其参数进行更改设定,同时记忆在内部FLASH存储器内,在系统掉电时不会丢失,控制器所有参数可从控制器前面板调整,或使用PC机通过编程接口调整(使用SG72适配器),也可使用PC机通过RS485接口调整。
  xii、供电电源范围宽(8~35)VDC,能适应不同的起动电池电压环境,所有参数均采用数字化调整,摒弃了常规电位器的模拟调整方法,提高了整机的可靠性和稳定性,外壳与控制屏之间设计有橡胶密封圏,防水性能可达到IP55;模块化结构设计,阻燃ABS外壳,可插拔式接线端子,嵌入式安装方式,结构紧凑,安装方便。
  随着国内众智模块的性价比高的优点,也带来发电机组自动化控制系统的普及,以后自动化系统将会成为标准配置,配套与柴油发电机组,更方便快捷的服务于用户。
